Varmemåling Kamstrup Multical 603

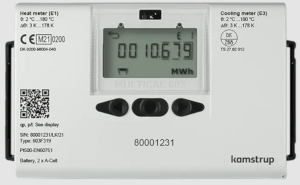

Kamstrup Multical 603 Varmemåler anvendes til at måle en lang række ting fra den fjernvarmeunit, den er installeret på. Med det rette kommunikationsmodul (blandt mange mulige) kan måleren periodisk (fra dagligt til mere end et år bagud) sende relevante data til fjernvarmeværket via G2 eller G4 mobilnetværkerne.
Der er ingen datafællesskab eller andre sammenhænge mellem Danfoss ECL 110 og Kamstrup 603.
I målerens skærm kan der ved sekventielt gennemløb (forlæns og baglæns med pil-knapperne og nedad med knappen i midten) vises 17 forskellige aktuelle målinger (hvoraf de sidste 9 synes at være tekniske). Den historik, der omtales i menuen, svarer dog ikke til de data, der vises. En oversigt over de visbare værdier og deres rækkefølge kan ses her:
PDF med Kamstrup menu.
Der er ingen baggrundslys på skærmen.
Der er ingen tekster på skærmen. Man må derfor navigere ud fra hhv. de viste ikoner på skærmen og på linket ovenfor.
Der kan ikke foretages nogen opsætning, så man kan ikke komme galt af sted.
">x" angiver hvor mange gange, der skal trykkes på højre-pil for at komme til den pågældende visning.
|
Forbrugt energi i kWh Viser forbrugt energi fra fjernvarmevandet i indeværende år indtil aktuelt aflæsningstidspunkt.
|
|
Forbrugt køleenergi i kWh Indgår ikke i fjernvarmemenuen. |
|
>1 Forbrugt fjernvarme- / kølevand Viser mængden af fjernvarmevand, der er løbret igennem Termixen i indeværende år indtil aktuelt aflæsningstidspunkt.
|
|
>2 Antal driftstimer Viser antallet af driftstimer fra Termixens ibrugtagning og indtil aktuelt aflæsningstidspunkt.
|
|
>3 Aktuel fremløbstemperatur Aktuel temperatur på fremløbende fjernvarmevand.
|
|
>4 Aktuel returløbstemperatur Aktuel temperatur på returneret fjernvarevand. Bør være mindre end 35-37 °C.
|
|
>5 Aktuel differenstemperatur (afkøling) Aktuel forskel mellem temperaturer på fremløb og returløb. Den temperatur Termixen har suget til sig. 30 °C eller derover (som årsgennemsnit) er set som en god afkøling. (Dog ikke muligt ved lav fremløbstemperatur). |
|
>6 Aktuelt vandflow Antal liter fjernvarevand, der aktuelt løber gennem termixen pr. time.
|
|
>7 Aktuel varmeeffekt Viser i Kw (kilowatt) hvor stor effekt Termixen aktuelt trækker ud af FJV-vandet. Til sammenligning bruger en el-kedel typisk 1,7 (mange) til 2,4 (få) Kw.
|
|
Opsummeret forbrug på Indgang A1 Teknisk oplysning. |
|
Opsummeret forbrug på Indgang B1 Teknisk oplysning. |
|
Tarifregistrer TA2 Teknisk oplysning. |
|
Tarifregistrer TA3 Teknisk oplysning. |
|
Tarifregistrer TA4 Teknisk oplysning. |
|
Aktuel informationskode Teknisk oplysning. |
|
De første cifre af kundenummeret . |
|
Antal volumenimpulser pr lkiter vand Teknisk oplysning. |
|
Tilsluttede flowsensorers nomilelle flow Teknisk oplysning. |
603 online Prøv 603 online
På den viste 603 kan der navigeres forlæns, baglæns, nedad etc. ved at trykke på de 3 knapper. For hver situation vises en forklaring til venstre.
For at få en bedre fornemmelse af, hvad der der foregår, kan man f.eks. dagligt hente 4 sæt data fra varmemåleren og indsætte dem i skemaet nedenfor:
Vigtige indstillinger for daglig drift.
Print månedligt og noter f.eks. dagligt.
Blandt dataene, der kan aflæses på KAMSTRUP 603 varmemåleren er disse 4, der kan ses ved at trykke på højre-pilen (">") 3-6 gange:
- Aktuel fremløbstemperatur
> 3 gange. Viser den aktuelle temperatur på vandet, der modtages fra fjernvarmeværket. - Aktuel returløbstemperatur
> 4 gange. Viser den aktuelle temperatur på vandet, der returneres til fjernvarmeværket. - Aktuel differenstemperatur
> 5 gange. Viser den aktuelle temperatur den ene eller begge varmevekslere har trukket ud af fjernvarmevandet. - Aktuelt vandflow
> 6 gange. Viser hvor mange liter fjernvarmevand der aktuelt løber igennem termixen på en time.
Alle 4 tal er dynamiske og kan ændre sig fra minut til minut.
Skemaet anvendes således:
- Dato
Dato for aflæsningen. - Klokken
Tidspunkt for aflæsningen. - Fremløb
Aktuel fremløbstemperatur: > 3 gange. Den aktuelle temperatur på vandet, der modtages fra fjernvarmeværket. - Returløb
Aktuel returløbstemperatur: > 4 gange. Den aktuelle temperatur på vandet, der returneres til fjernvarmeværket. - Forbrug
Aktuel differenstemperatur: > 5 gange. Den aktuelle temperatur den ene eller begge varmevekslere har trukket ud af fjernvarmevandet. - Vandløb
Aktuelt vandflow: > 6 gange. Det antal liter fjernvarmevand der aktuelt løber igennem termixen på en time. - Bemærk.
Eventuelle bemærkninger.
